B409

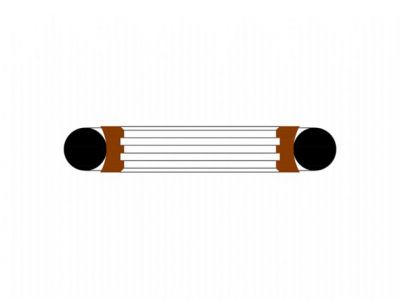

B409 rod rotational seals, made up of specially designed PTFE sealing ring and O-ring are two-piece double acting rod sealing components.
| BİSSAN NO | d ( f8 ) | D ( H9 ) | B ( -0 / +0,2 ) | r | n | O-Ring |
| B409-010 | 10 | 14,9 | 2,2 | 0,4 | 2 | 8,73*1,78 |
| B409-012 | 12 | 16,9 | 2,2 | 0,4 | 2 | 14,00*1,78 |
| B409-015 | 15 | 19,9 | 2,2 | 0,4 | 2 | 17,17*1,78 |
| B409-020 | 20 | 24,9 | 2,2 | 0,4 | 2 | 21,95*1,78 |
| B409-020/01 | 20 | 27,5 | 3,2 | 0,6 | 2,5 | 23,52*2,62 |
| B409-025 | 25 | 32,5 | 3,2 | 0,6 | 2,5 | 28,25*2,62 |
| B409-030 | 30 | 37,5 | 3,2 | 0,6 | 2,5 | 32,99*2,62 |
| B409-035 | 35 | 42,5 | 3,2 | 0,6 | 2,5 | 37,77*2,62 |
| B409-040 | 40 | 51 | 4,2 | 0,8 | 3,5 | 44,04*3,53 |
| B409-045 | 45 | 56 | 4,2 | 0,8 | 3,5 | 49,80*3,53 |
| B409-050 | 50 | 61 | 4,2 | 0,8 | 3,5 | 53,57*3,53 |
| B409-055 | 55 | 66 | 4,2 | 0,8 | 3,5 | 58,74*3,53 |
| B409-060 | 60 | 71 | 4,2 | 0,8 | 3,5 | 63,09*3,53 |
| B409-060/01 | 60 | 75,5 | 6,3 | 1,2 | 5 | 66,04*5,34 |
| B409-065 | 65 | 76 | 4,2 | 0,8 | 3,5 | 69,44*3,53 |
| B409-065/01 | 65 | 80,5 | 6,3 | 1,2 | 5 | 69,21*5,34 |
| B409-070 | 70 | 81 | 4,2 | 0,8 | 3,5 | 75,79*3,53 |
| B409-070/01 | 70 | 85,5 | 6,3 | 1,2 | 5 | 75,56*5,34 |
| B409-075 | 75 | 86 | 4,2 | 0,8 | 3,5 | 78,97*3,53 |
| B409-075/01 | 75 | 90,5 | 6,3 | 1,2 | 5 | 78,74*5,34 |
| B409-080 | 80 | 91 | 4,2 | 0,8 | 3,5 | 85,32*3,53 |
| B409-080/01 | 80 | 95,5 | 6,3 | 1,2 | 5 | 85,09*5,34 |
| B409-085 | 85 | 96 | 4,2 | 0,8 | 3,5 | 88,49*3,53 |
| B409-085/01 | 85 | 100,5 | 6,3 | 1,2 | 5 | 88,27*5,34 |
| B409-090 | 90 | 101 | 4,2 | 0,8 | 3,5 | 94,84*3,53 |
| B409-090/01 | 90 | 105,5 | 6,3 | 1,2 | 5 | 94,62*5,34 |
| B409-095 | 95 | 106 | 4,2 | 0,8 | 3,5 | 98,02*3,53 |
| B409-095/01 | 95 | 110,5 | 6,3 | 1,2 | 5 | 100,97*5,34 |
| B409-100 | 100 | 111 | 4,2 | 0,8 | 3,5 | 104,37*3,53 |
| B409-100/01 | 100 | 115,5 | 6,3 | 1,2 | 5 | 104,14*5,34 |
| B409-105 | 105 | 116 | 4,2 | 0,8 | 3,5 | 110,72*3,53 |
| B409-105/01 | 105 | 120,5 | 6,3 | 1,2 | 5 | 110,49*5,34 |
| B409-110 | 110 | 125,5 | 6,3 | 1,2 | 5 | 116,47*5,34 |
| B409-115 | 115 | 126 | 4,2 | 0,8 | 3,5 | 120,24*3,53 |
| B409-115/01 | 115 | 130,5 | 6,3 | 1,2 | 5 | 120,02*5,34 |
| B409-120 | 120 | 131 | 4,2 | 0,8 | 3,5 | 123,4*3,53 |
| B409-120/01 | 120 | 135,5 | 6,3 | 1,2 | 5 | 123,19*5,34 |
| B409-125 | 125 | 136 | 4,2 | 0,8 | 3,5 | 129,77*3,53 |
| B409-125/01 | 125 | 140,5 | 6,3 | 1,2 | 5 | 129,54*5,34 |
| B409-130 | 130 | 141 | 4,2 | 0,8 | 3,5 | 132,94*3,53 |
| B409-130/01 | 130 | 145,5 | 6,3 | 1,2 | 5 | 135,9*5,34 |
| B409-135 | 135 | 146 | 4,2 | 0,8 | 3,5 | 139,29*3,53 |
| B409-135/01 | 135 | 150,5 | 6,3 | 1,2 | 5 | 139,07*5,34 |
| B409-140 | 140 | 151 | 4,2 | 0,8 | 3,5 | 145,64*3,53 |
| B409-140/01 | 140 | 155,5 | 6,3 | 1,2 | 5 | 145,42*5,34 |
| B409-145 | 145 | 156 | 4,2 | 0,8 | 3,5 | 148,82*3,53 |
| B409-145/01 | 145 | 160 | 6,3 | 1,2 | 5 | 148,6*5,34 |
| B409-150 | 150 | 161 | 4,2 | 0,8 | 3,5 | 151,99*3,53 |
| B409-150/01 | 150 | 165,5 | 6,3 | 1,2 | 5 | 158,12*5,34 |
| B409-155 | 155 | 166 | 4,2 | 0,8 | 3,5 | 158,35*3,53 |
| B409-155/01 | 155 | 170,5 | 6,3 | 1,2 | 5 | 158,12*5,34 |
| B409-160 | 160 | 171 | 4,2 | 0,8 | 3,5 | 164,7*3,53 |
| B409-160/01 | 160 | 175,5 | 6,3 | 1,2 | 5 | 164,47*5,34 |
| B409-165 | 165 | 176 | 4,2 | 0,8 | 3,5 | 171,04*3,53 |
| B409-165/01 | 165 | 180,5 | 6,3 | 1,2 | 5 | 170,82*5,34 |
| B409-170 | 170 | 181 | 4,2 | 0,8 | 3,5 | 171,04*3,53 |
| B409-170/01 | 170 | 185,5 | 6,3 | 1,2 | 5 | 170,82*5,34 |
| B409-180 | 180 | 191 | 4,2 | 0,8 | 3,5 | 183,75*3,53 |
| B409-180/01 | 180 | 195,5 | 6,3 | 1,2 | 5 | 183,52*5,34 |
| B409-190 | 190 | 201 | 4,2 | 0,8 | 3,5 | 196,44*3,53 |
| B409-190/01 | 190 | 205,5 | 6,3 | 1,2 | 5 | 196,22*5,34 |
| B409-200 | 200 | 215,5 | 6,3 | 1,2 | 5 | 208,92*5,34 |
| B409-210 | 210 | 225,5 | 6,3 | 1,2 | 5 | 215,27*5,34 |
| B409-220 | 220 | 235,5 | 6,3 | 1,2 | 5 | 227,97*5,34 |
| B409-230 | 230 | 245,5 | 6,3 | 1,2 | 5 | 234,32*5,34 |
| B409-240 | 240 | 255,5 | 6,3 | 1,2 | 5 | 247,02*5,34 |
| B409-250 | 250 | 265,5 | 6,3 | 1,2 | 5 | 253,57*5,34 |
